Козловые краны

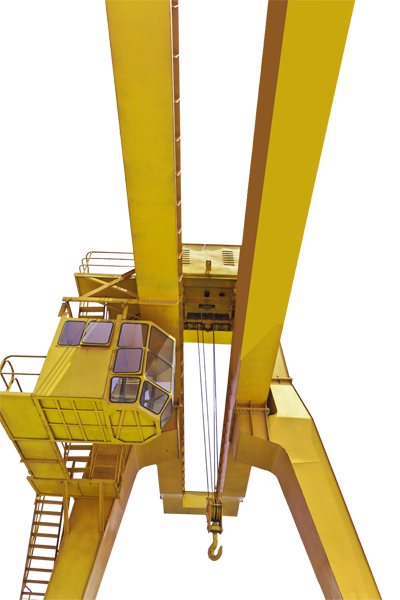

Козловые краны — это вид техники, основой которой являются две устойчивые опоры. Они представляют собой мост, закреплённый на двух «козлах». Рельсы укладываются таким образом, чтобы обеспечить стабильность конструкции. Козловые краны могут перемещаться со скоростью от 20 до 50 метров в минуту. Давайте рассмотрим, как они работают и из каких элементов состоят.

Пролётная часть представлена одной или двумя балками. Независимо от количества элементов мостовой части, она сваривается из металлических форм. Однобалочные козловые устройства обладают такими преимуществами, как:

простота монтажа;
невысокая стоимость – цена ниже в сравнении с двухбалочными аналогами высокой грузоподъемности;
доступность компонентов – детали на любую из моделей есть в продаже;
удобство обслуживания и эксплуатации.

Максимальная грузоподъёмность однобалочных моделей в ассортименте – 16 тонн.
Двухбалочное оборудование отличается большей мощностью. Среди его преимуществ отмечают:

Большая грузоподъемность – до 500 тонн
Прочность в соответствии с ГОСТ (ЗГПО Атлант использует сертифицированную сталь СТ3 и 09Г2С)
Высокие эксплуатационные качества – несколько подъемных устройств с возможностью одновременной работы на разных типах механизмов захвата (грейфер, магнит, крюк, крюковая траверса, рудный перегружатель)
Неизменный показатель грузоподъёмности независимо от участка пролёта

1. Грузоподъемность

Как подобрать кран?

Для того, чтобы узнать какая будет итоговая цена на козловой кран, необходимо сделать выбор по каждому нескольких пунктов, первый из которых - грузоподъемность.

Козловой кран 0.5 - 3.2 т.

Название модели
Козловой кран 0,5 тонны
Козловой кран 1 тонна
Козловой кран 2 тонны
Козловой кран 3.2 тонны

Козловой кран 5 - 20 т.

Название модели
Козловой кран 5 тонн
Козловой кран 10 тонн
Козловой кран 16 тонн
Козловой кран 20 тонн

Козловой кран 32 - 100 т.

Название модели
Козловой кран 32 тонны
Козловой кран 50 тонны
Козловой кран 80 тонны
Козловой кран 100 тонны

2. Длина пролёта

Как подобрать кран?

Для корректного расчёта необходимо знать какой ширины будет ваш кран, в нашем ассортименте представлены крайне широкие возможности с длинной пролёта козловых кранов до 42 метров.

3. Высота пролёта

Как высоко будет поднимать Ваш кран?

На стоимость козлового крана сильно влияет высота его подъёма, поскольку от неё зависит количество металла, которое требуется для изготовления крана. К тому же, от высоты подъёма зависит устройство для подъёма грузов. Высота подъёма козлового крана может варьироваться от 3х до 24х метров.

4. Вид крана

Какого типа будет Ваш кран?

В зависимости от необходимой грузоподъёмности и габаритов крана по высоте подъёма и ширине пролёта его мостов, можно выделить три вида козловых крана.

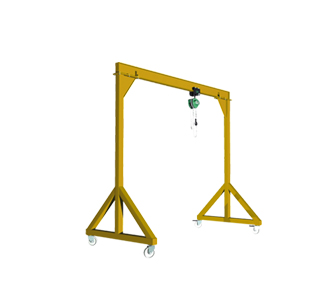

Ручной козловой кран (МПУ)

Этот кран можно лишь условно отнести к категории козловых, поскольку он не обладает их типичными характеристиками. Его обычно размещают в цехах, а для перемещения по полу он оснащён колёсами. Грузоподъемность: от 0,5 до 10 тн.

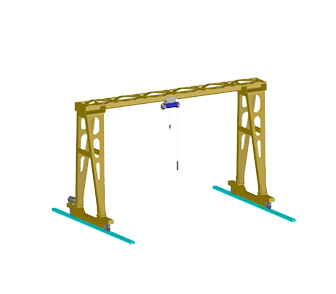

Электрический козловой кран

Самый популярный тип козловых кранов. У него есть две крепкие опоры. Он передвигается по рельсам, проложенным на полу, и обычно используется на открытом воздухе. Грузоподъемность: от 1 до 100 тн.

Полукозловой кран

Существует менее популярный тип козлового крана, который называется полукозловым. Он закрепляется на опоре с одной стороны и на концевой балке с другой. Может применяться как на открытом воздухе, так и в помещении. Грузоподъемность: от 1 до 100 тн.

5. Исполнение крана

Насколько особенным будет Ваш кран

Общепромышленное исполнение

Козловой кран общепромышленного исполнения используется в безопасных условиях работы с помощью крюка в роли подъёмного захвата.

Пожаробезопасное исполнение

Пожаробезопасный козловой кран необходим в пожароопасной среде, при испольовании крюкового захвата.

Взрывобезопасное исполнение

Взрывобезопасный козловой кран используется в случае рыботы на особенно опасных предприятиях. Использует крюковую систему.

Специальное грейферое исполнение

Грейферный козловой кран чаще всего используется для работы с сыпучими материалами. В виде подъёманого захвата выступает специальное устройство – грейфер.

Специальное контейнейрное исполнение

Контейнерный козловой кран эксплуатируется для подъёма и перегрузки контейнеров. При помощи специального устройства – спредера, такой кран захватывает любой вид контейнеров.

Специальное магнитное исполнение

Используется при необходимости транспортировки металлических деталей. Чаще всего используется металлобазами и заводами по переработке металла.

6. Тип конструкции

Как будет выглядеть Ваш кран?

Существует несколько типов конструкций козловых кранов. Каждая конструкция имеет свои определённые преимущества.

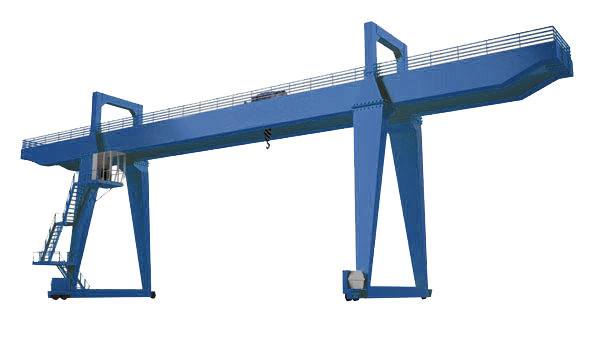

Коробчатая конструкция(КК)

Одним из главных преимуществ является высокая прочность и жёсткость конструкции. Это позволяет кранам выдерживать значительные нагрузки и обеспечивает их долговечность. Коробчатая конструкция также обеспечивает большую грузоподъёмность, что делает такие краны подходящими для работы с тяжёлыми грузами.

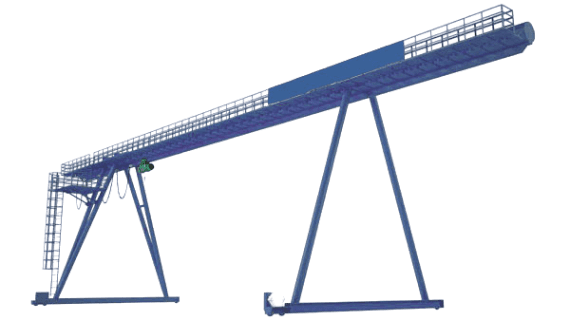

Трубчатая конструкция(ККТ)

Козловые краны с трубчатой конструкцией могут быть адаптированы для различных условий эксплуатации и нагрузок, что делает их универсальными и гибкими в использовании. Несмотря на свою прочность, козловые краны с трубчатой конструкцией обычно легче, чем краны с другими типами конструкций.

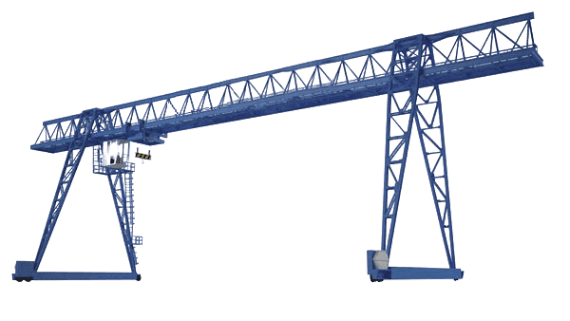

Ферменная конструкция(ККС)

Одним из главных преимуществ является высокая прочность и жёсткость конструкции. Это позволяет кранам выдерживать значительные нагрузки и обеспечивает их долговечность. Ферменная конструкция также обеспечивает лёгкость и мобильность крана, что делает его удобным в использовании и транспортировке.

7. Режим работы

Как много будет работать Ваш кран?

Не маловажна так же и частота использования козлового крана. Существует всего три режима:

Лёгкий режим (A1 - A3)
Средний режим (A4 - A5)
Тяжелый режим (A6 - A8)

8. Температурный режим

При каких температурах будет работать Ваш кран?

Безусловно на стоимость козлового крана влияет температурный режим окружающей среды:

20 °C + 40 °C (теплый режим)
40 °C + 40 °C (холодный режим)
60 °C + 40 °C (пониженный режим)

9. Тип управления

Какое управление будет у Вашего крана?

Управление с пола

Позволяет работать с краном при помощи подвесного пульта, либо системы радиоуправления. Подходит для небольших кранов.

Управление из стационарной кабины

Машинист находится в кабине, прикрепленой к одной стороне крана. Рекомендуется при небольших длинах пролёта и высоте подъёма.

Управление из передвижной кабины

Машинист находится в кабине, прикреплённой к передвижной тележке крана . Рекомендуется при длинным пролётах и большой высоте подъёма.

10. Механизм подъёма

С какими грузами будет работать Ваш кран?

При работе с крупногабаритным грузом часто бывает не достаточного одного подъёмного механизма. В таких ситуациях на тележку козлового крана устанавливают вспомогательный подъём. Грузоподъёмность вспомогательного подъёма обычно не превышает 1/4 от основого. Так поставляется козловой кран 20/5, где 20 тонн основной подъём и 5 – вспомогательный.
Кроме того, на козловой кран можно так же установить несколько грузоподъёмных тележек, тем самым обеспечив большую грузоподъёмность. Например 20 + 20 тн.
